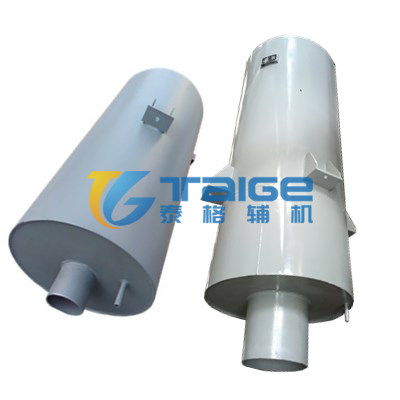

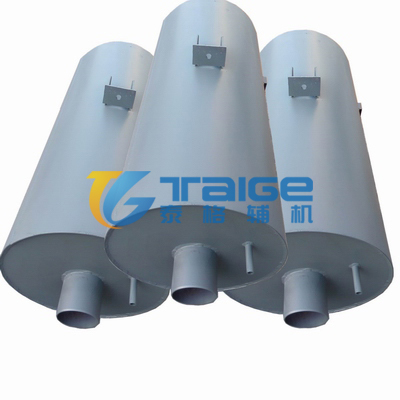

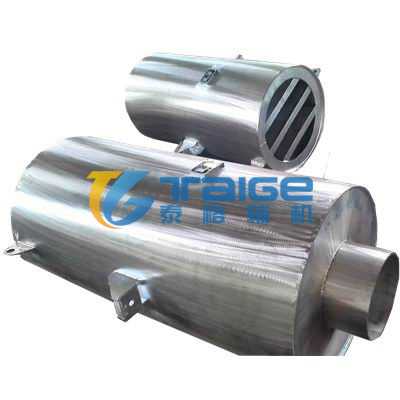

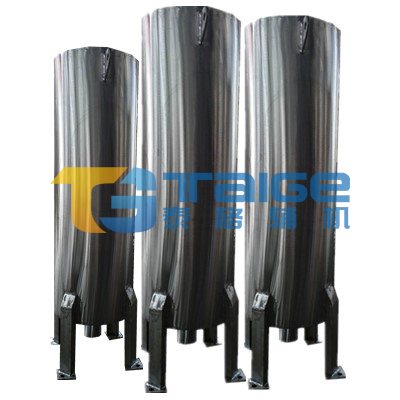

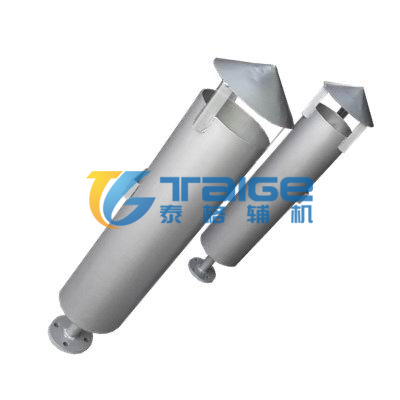

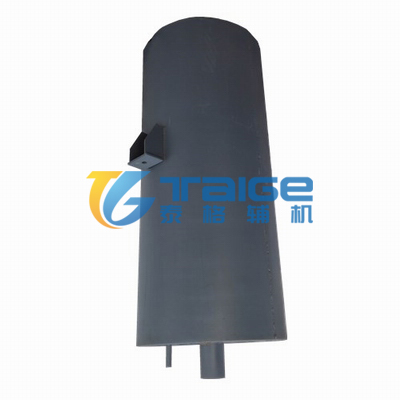

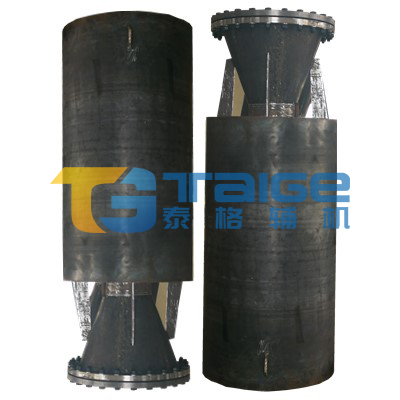

一：用途
汽輪機排汽消聲器可用于背壓式、抽背、純凝、抽凝、工業拖動式汽輪機排氣消聲，該型號消聲器使用中不僅具備一定的消聲能力，更能保證使用中汽輪機壓力不升高，該型號消聲器經過眾多發電廠常期使用，反映情況特好，并獲得華東電力設計院的大力推薦認可，我廠也是該型號專業生產廠家。
二、消聲器原理

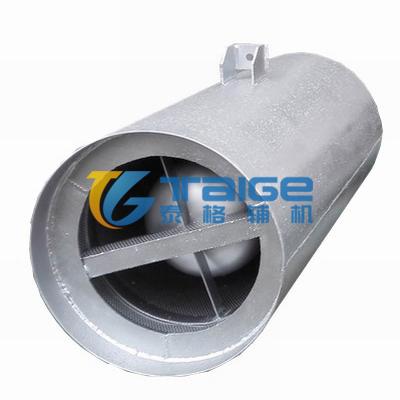

汽輪機排汽消聲器是建立在通孔菱形阻聲流原理上制造，消聲進口管孔為通孔型，以穿孔板為阻性聲片，阻聲片為聲流式結構，是利用菱形彎曲吸聲及通道吸聲層厚度變化來改善消聲性能，不僅消聲較高，適應頻帶寬，氣流阻力小，能保證消聲效果又保證汽輪機背壓不增高。
三、消聲器定購選型
在訂購該型消聲器時須提供下列資料：
（1）排放量多少(T/h)、壓力、溫度。
（2）汽輪機型號；
（3）排汽管外徑、壁厚；
四、規格型號
產品型號 |
排汽量T/H |
壓力Mpa |
接管尺寸mm |
外形尺寸mm |
TB-150/10 |
10 |
0.2-1.5 |
ф159 |
ф450x1300 |
TB-200/20 |
20 |
ф219 |
??ф550x1600 |
|
TB-200/30 |
30 |
ф219 |
??ф550x1800 |
|
TB-250/30 |
30 |
ф273 |
??ф600x1900 |
|
TB-300/35 |
35 |
ф325 |
??ф650x2000 |
|
TB-350/40 |
40 |
ф377 |
??ф680x2100 |
|
TB-400/50 |
50 |
ф426 |
??ф780x2300 |
|
TB-500/50 |
50 |
ф529 |
??ф940x2400 |
|
TB-600/60 |
60 |
ф630 |
??ф1150x2500 |
|
TB-600/80 |
80 |
ф630 |
??ф1150x2700 |
|
TB-800/80 |
80 |
ф820 |
??ф1450x2900 |
表中型號接管與排量供定貨選取，以排放量為準，因各單位排氣管存在縮管與擴管現象，所以請?zhí)峁蚀_性排放量。
TB型汽輪機排汽消音器，抗噴阻消音器，組合式消音器
TB型汽輪機排汽消音器
五：TB型汽輪機排汽消音器的用途：
TB型汽輪機排汽消音器可用于背壓式 、抽背、純凝、抽凝、工業拖動式汽輪機排氣時消聲降音，該型號消音器使用中不僅具備一定的消聲能力，更能保證使用中汽輪機壓力不升高，該型號消音器經過眾多發電 廠（站 ）常期使用，反映情況特好。
?
本站圖片均為我廠現場照片，嚴禁他人利用網絡盜用-訂購時請認準連云港泰格電力老品牌
